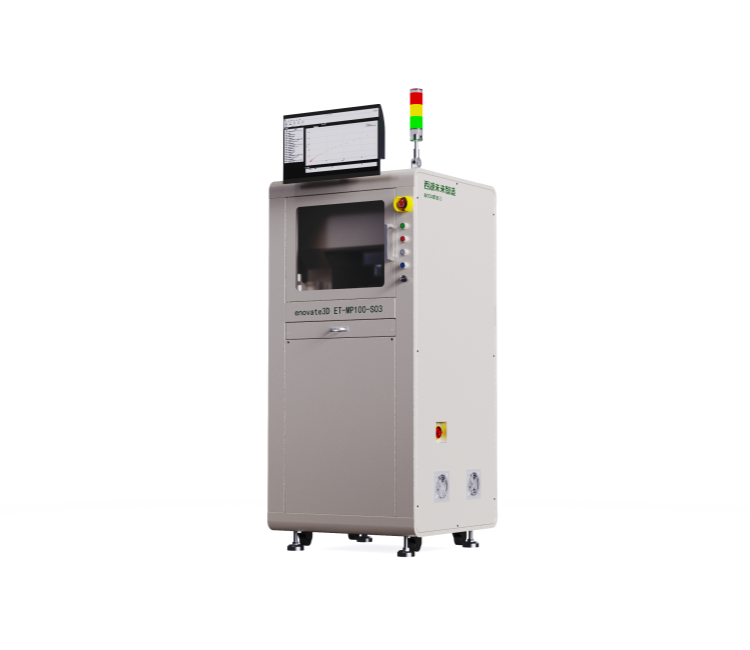

微孔探头极片迂曲度均匀性测试设备
ET-MP100-S03
设备介绍
基于电化学阻抗谱(EIS)技术,通过分析不同频率下的电化学响应,实现锂离子电池极片迂曲度分布与均匀性的快速无损测量,适用于电池极片相关科研开发、生产质控及材料评估等多种应用场景
设备优势
支持多工况测试与一站式数据管理,确保迂曲度测试结果可追溯
参数工单配置后,可一键启动自动测试,实时显示数据与图谱
支持单点/连续测试、恒温/恒压、控温/控压等多种模式
集成驱动、压力感测、微孔探头、温控及抽气注液等多个模块
设备参数
01
温度控制范围:-30 ℃~50 ℃ ± 1 ℃
02
应力控制范围:0~2.5 MPa
03
测试频率:10000 Hz~0.01 Hz
04
扰动电压:0~10 mV
05
采点频率:5~10 Hz
06
X / Y / Z定位精度:±0.02 mm
07
行程范围:X / Y:±100 mm;Z:±100 mm
应用案例

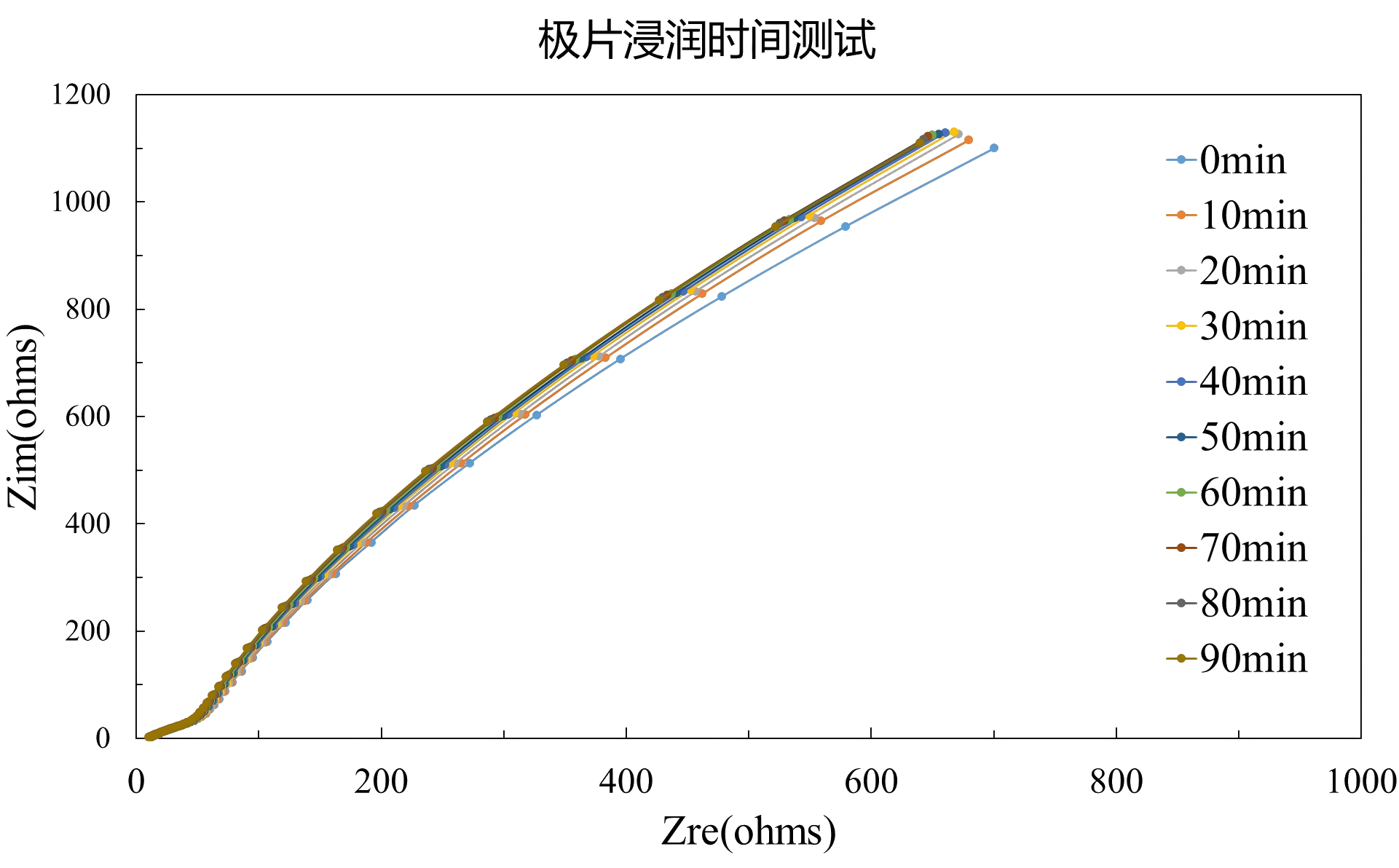

测试工况:对同一极片进行同一位置的连续测试
测试结果:表征电池极片浸润特性

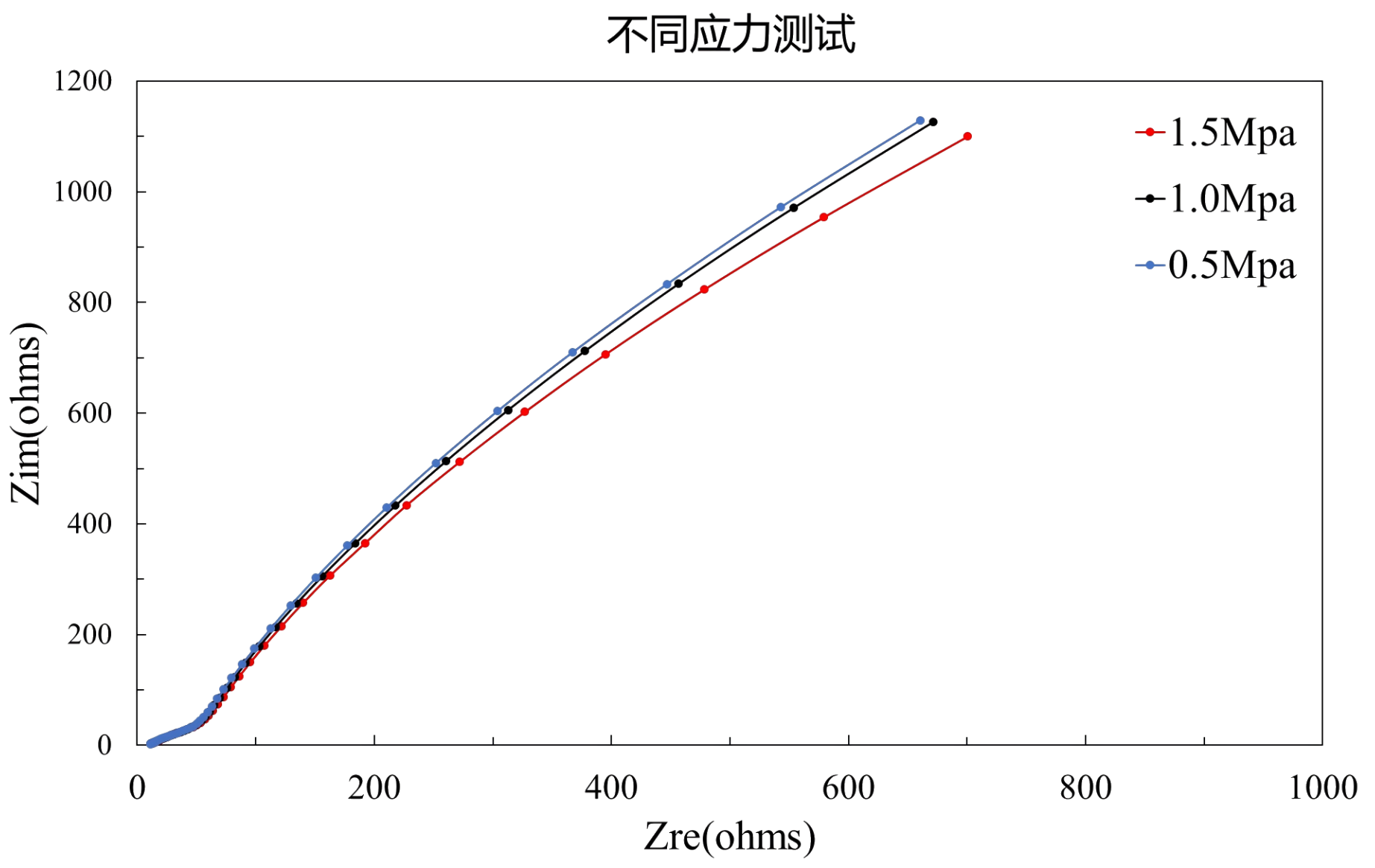

测试工况:对同一极片进行同一位置的不同应力条件下的测试
测试结果:表征应力参数对极片性能的影响
测试工况:对同一极片进行不同点位上的测试
测试结果:表征同一极片不同位置的均匀一致性
